圓弧軌道式裝船機是一種高效連續裝船設備。廣泛應用于水泥、糧食、砂石、煤炭等行業。弧線式裝船機的前端棧橋軌道呈弧線形，裝船機的前端回轉臺車的中心與后端墩柱中心距離不變，物料靠來回擺動的裝船懸臂內的皮帶機裝船。這種裝船機所需碼頭岸線的長度和碼頭前沿皮帶輸送機的長度比移動式裝船機明顯減少，因而可以節省碼頭建設費用；對船型的適應性也較轉盤式裝船機好，裝船效率高，所以被大型的煤炭或礦石碼頭采用。

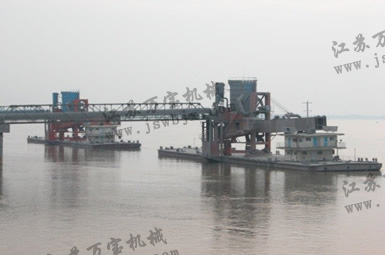

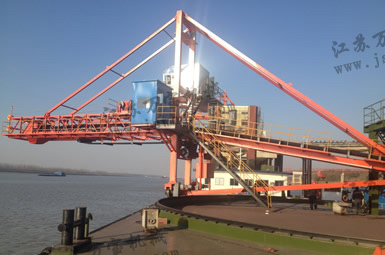

圓弧軌道式裝船機
取料機由箱形主梁、刮板輸送部分、耙車、固定端梁、擺動端梁、動力電纜卷盤、控制電纜卷盤等主要部分組成。
圓弧軌道式裝船機是一種高效連續裝船設備。廣泛應用于水泥、糧食、砂石、煤炭等行業。弧線式裝船機的前端棧橋軌道呈弧線形，裝船機的前端回轉臺車的中心與后端墩柱中心距離不變，物料靠來回擺動的裝船懸臂內的皮帶機裝船。這種裝船機所需碼頭岸線的長度和碼頭前沿皮帶輸送機的長度比移動式裝船機明顯減少，因而可以節省碼頭建設費用；對船型的適應性也較轉盤式裝船機好，裝船效率高，所以被大型的煤炭或礦石碼頭采用。
01
產品概述
02
結構特點
圓弧軌道式裝船機由伸縮溜筒系統、臂架系統、門架、臂架伸縮機構、皮帶機系統、大車行走系統、后回轉支承系統、防風錨定、司機室、電器室、電氣系統、平臺走道和梯子、除塵裝置等部分組成。工作原理：后方供料皮帶機對準裝船機后回轉支承旋轉中心處受料點供料，物料經裝船機上皮帶機輸送至頭部經伸縮溜筒落下對船舶裝載。在裝載過程中，通過大車行走、臂架伸縮等機構的單獨或組合動作即可完成對不同型式的被裝船舶在艙長及艙寬各方向的覆蓋，達到裝船目的。另外伸縮溜筒機構的動作可適應不同水位及被裝船舶物料高度的變化。
03
相關參數
|
額定裝船效率 |
600噸/小時 |
|
|
裝船貨種 |
球團礦 |
|
|
軌道中心距旋轉中心距離 |
13米 |
|
|
最大裝船半徑 |
26米 |
|
|
圓弧軌道中心距碼頭前沿距離 |
1米 |
|
|
裝船機受料點帶面高程 |
躉船甲板面+2.5米 |
|
|
裝船皮帶允許最大角度 |
≤10° |
|
|
最大輪壓 |
≤25噸 |
|
|
適用船型 |
800噸級至5000噸級 |
|
|
工作速度及范圍 |
大車行走 |
速度：10.4米/分，旋轉角度-65°—+65° |
|
皮帶機 |
帶寬：1000毫米，帶速：1.6米/秒, |
|
|
臂架伸縮 |
速度：5米/分，行程：4米 |
|
|
供電 |
供電方式 |
后支承處固定供電 |
|
電制 |
交流、三相四線制、380伏、50赫茲 |
|
